應用案例 | 應用在CIP清洗係統中的工業高溫熱泵

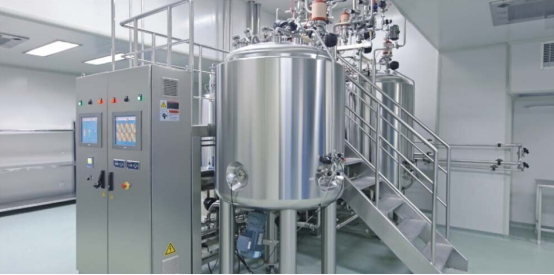

CIP（Cleaning In Place）即原位就地清洗係統，指整個生產線在無須人工拆開或打開的前提下，在閉合的回路中進行循環清洗、消毒，是一種理想的設備及管道清洗方法。現已在食品、飲料、生物製藥、化工行業，特別是乳品行業中被廣泛應用，且已實現自動化。

01

應用原理

典型CIP清洗流程包括預衝洗→堿洗→酸洗→終衝洗→滅菌/消毒，不同階段對水溫有明確要求：

（CIP係統流程與溫度需求）

CIP清洗係統主要由酸罐、堿罐、水罐、濃酸濃堿桶、加熱係統、隔膜泵、高低液位、在線酸堿濃度檢測儀及PLC觸摸屏控製係統組成。

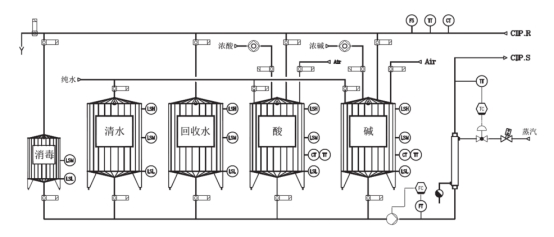

（CIP清洗係統示意圖）

其中加熱係統是至關重要的係統，一般情況下，CIP加熱係統采用蒸汽或電加熱的方式進行加熱，但這種方式能耗大，成本高，且餘熱浪費嚴重。

02

項目背景

內蒙古某乳製品生產企業采用傳統CIP係統對生產線中的儲罐、管道及灌裝設備進行周期性清洗。原係統依賴電加熱器提供80℃以上的高溫清洗水，能耗高且運行成本居高不下。隨著能源價格上漲及碳中和目標推進，企業決定引入熱泵技術對CIP係統進行節能改造。

✔能耗痛點：

⚪電加熱器功率達120kW，年耗電量約50萬kWh，占清洗環節總能耗的70%。

⚪清洗廢水（溫度約45℃）直接排放，餘熱未被回收，造成能源浪費。

✔運營成本：

電費成本約35萬元/年，碳排放量達420噸CO₂/年。

✔工藝需求：

需滿足多階段清洗的溫度要求

（20℃→75℃→60℃→85℃）。

03

方案設計

香蕉视频免费下载技術人員經過對CIP車間管路的考察，以及對乳製品工藝生產特點的詳細了解，在確定了製熱量範圍後，製定了加熱方案。

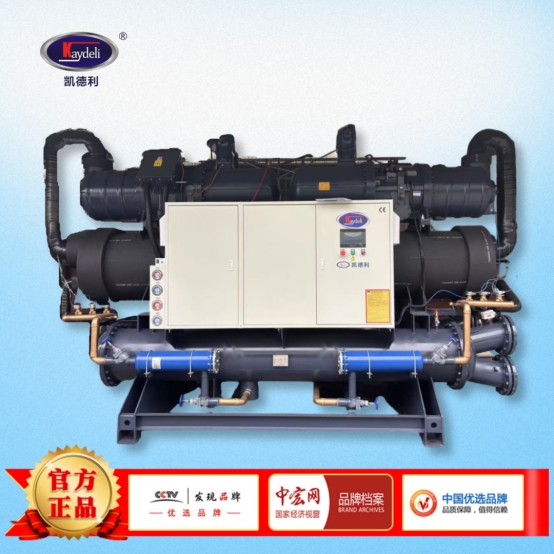

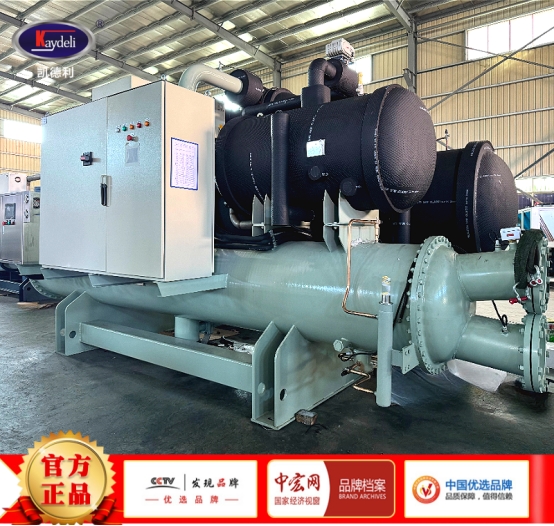

采用高溫熱泵機組+熱能回收模塊替代傳統電加熱器，並與CIP係統集成，選型香蕉视频免费下载空氣源高溫熱泵2台，單台製熱量80kW。同時在廢水排放管道中加裝板式換熱器，將廢水餘熱用於預加熱進水，回收效率≥60%。

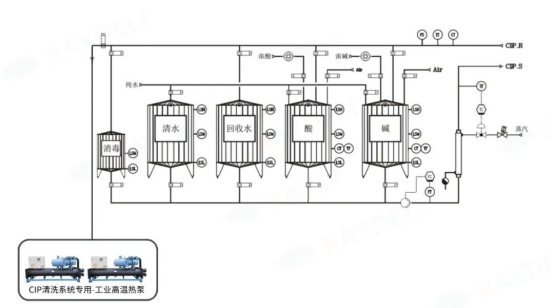

（工藝管路設計圖，僅供參考）

方案設計之後可優化工藝流程：

預衝洗階段

20℃常溫水經餘熱回收後升溫至35℃，減少後續加熱負荷。

堿洗/酸洗階段

熱泵將水溫提升至75℃/60℃，較電加熱節能65%。

高溫殺菌階段

熱泵在部分負荷下維持85℃熱水供應，優先利用低穀電價時段蓄熱。

04

項目亮點

該係統方案運行以來，取得了良好效益，設備運行良好，係統綜合節能，為客戶創造了價值。

改造後，該企業年耗電量和蒸汽消耗量大幅下降，降低綜合能源成本。

高效熱能循環

熱泵將水溫提升至75℃/60℃，較電加熱節能65%。

精準溫控

變頻熱泵動態匹配CIP各階段溫度需求，避免過熱導致的能源浪費。

綠色環保

20℃常溫水經餘熱回收後升溫至35℃，減少後續加熱負荷。

KAYDELI

香蕉视频免费下载工業高溫熱泵技術賦能CIP清洗係統，助力企業實現了節能降本與綠色轉型的雙重目標，為傳統工業流程的可持續升級提供了可複製的樣板。

CIP清洗係統專用-工業高溫熱泵尤其適用於食品飲料、生物發酵、醫藥等需高頻高溫清洗的行業，推動工業進入“負碳清洗”時代。
