壓縮空氣儲能與吸收式熱泵循環集成的熱電聯產係統

為了回收壓縮空氣儲能係統中儲熱裝置剩餘的高溫餘熱，本文提出一種CH-CAES與吸收式熱泵循環(AHP)集成的熱電聯產係統(CH-CAES-AHP)，以實現能量的梯級利用。通過將壓縮空氣儲能係統與電加熱器集成(CH-CAES)，大幅提升了儲熱裝置的蓄熱量，同時實現了壓縮空氣儲能係統膨脹機做功能力的提升。

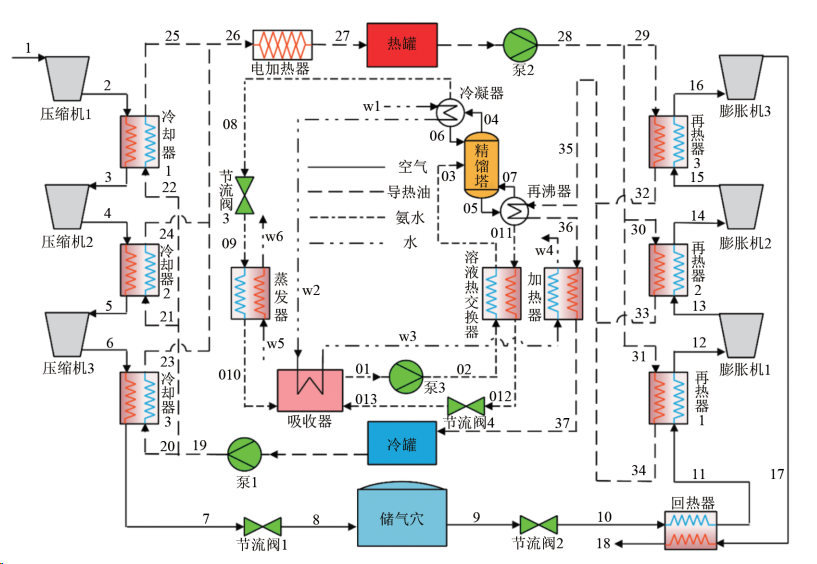

上圖為本文提出的集成係統原理，儲能時，環境空氣被壓縮機壓縮至高壓狀態，壓縮過程中產生的壓縮熱被來自冷罐的導熱油回收。回收壓縮熱之後，導熱油匯合並被送至電加熱單元進一步加熱。此外，節流閥1被安裝在儲氣穴前用來維持壓縮機穩定的背壓，以保證壓縮機工作在穩定狀態。最後，高溫導熱油和高壓空氣分別被送至熱罐和儲氣穴儲存，儲能過程完成。
