冷卻水係統設計安裝

冷卻水係統這樣設計，省電更省錢！

對於冷卻水係統來說，它承擔著為製冷係統冷凝器降溫的作用，風冷式製冷是采用風冷為冷凝器降溫，所以無需冷卻水係統，隻有水冷式冷機才有冷卻水係統設計。

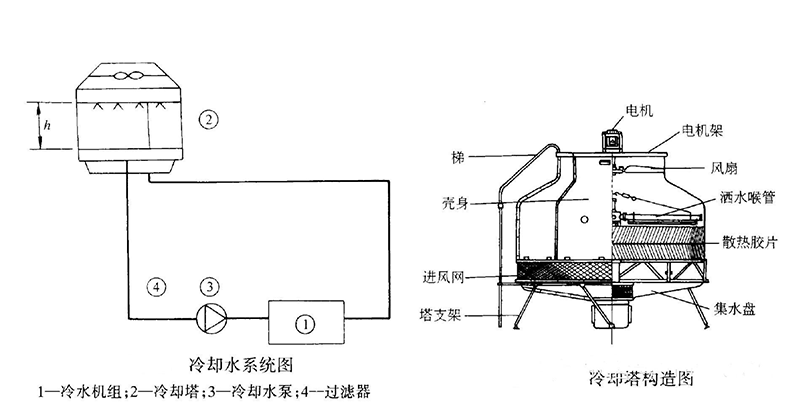

冷卻水係統一般由冷卻水塔、冷凝器、冷卻水循環水泵等組成。所以水泵和水塔是製約係統節能性能的重要參數，選用不當，不僅浪費設備成本，占用空間，還會影響冷卻效果甚至損傷設備。那麽香蕉视频免费下载小編帶大家看下，冷卻水係統如何設計更加節能吧！

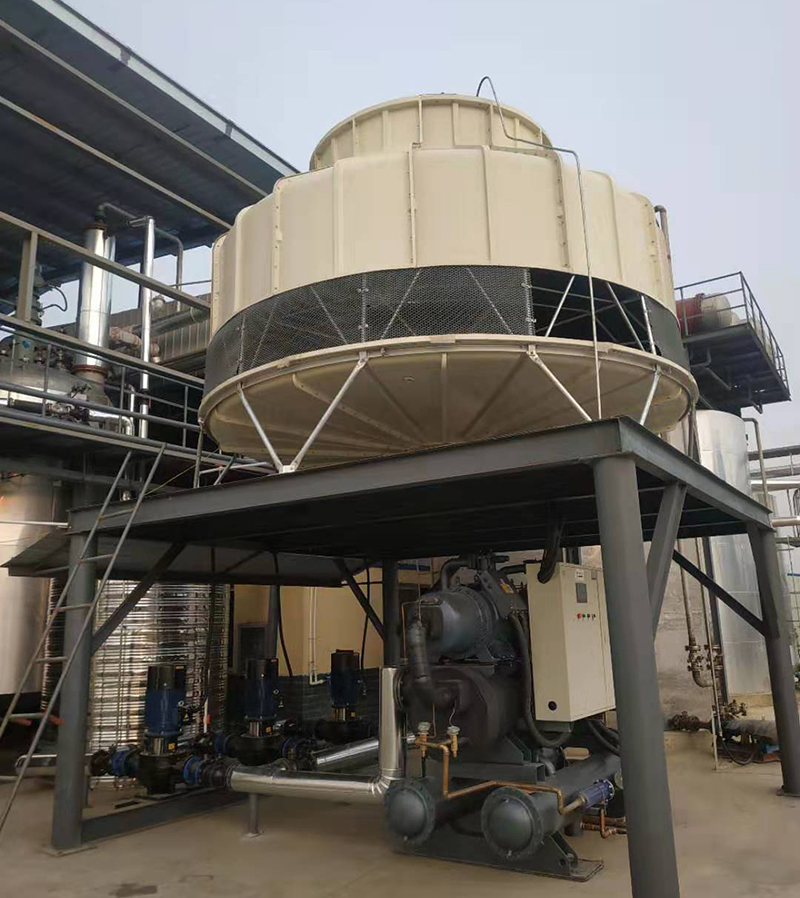

一般冷凝器出水溫度在37度以上，高溫水經管道輸送進水塔，水塔噴灑高溫水，與空氣混合蒸發降溫，冷卻水接著由冷卻水泵進入到冷水機組循環使用，整個過程為敞開式。

所以對冷卻水係統的要求如下：

水塔含有水質處理裝置

水質好壞會影響出水效率，因水中含有鹽類物質，會因蒸發而濃縮造成堵塞管道，配備水質處理裝置，會改善循環水質，避免管道堵塞。

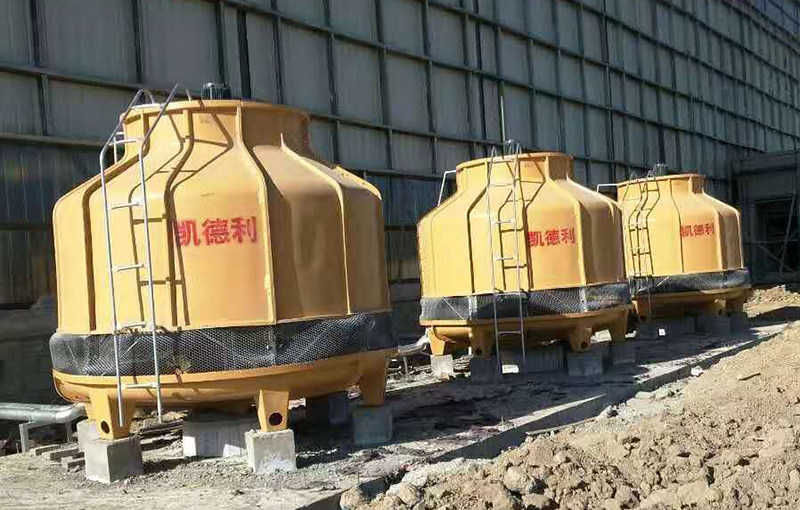

水塔處於的周邊環境

選擇幹燥通風的環境，且風機出口無障礙物；

同時考慮周邊環境有無噪音要求，可選低噪音或變風速水塔；

防止漂水對周邊環境的影響，如周邊有弱電強電設備，應避開；

考慮是否有防火要求。

水塔補水量適中

隨係統運行，水塔中水位會緩慢降低，補水要及時，避免水位不足影響冷卻溫度。補給水量一般為冷卻塔循環水量的1∽3%；

多台水塔並聯時，應避免管路阻力不平衡造成水量分配不均或冷卻塔底池的水發生溢流現象。

冷卻水泵功率與係統匹配

水泵起到將高溫水輸送到水塔，把冷卻水輸送到冷水機組的作用，功率小會造成冷凝器溫度高，功率大則會增加設備成本，和係統匹配為最好。

方便維護和清理

上麵也說了，水塔中的水質環境、電機的運轉、管道的腐蝕，都會讓整個冷水水係統變得低效能，定期進行維護、清理，會讓係統使用壽命增加。

冷卻塔的選取方法：

★根據冷水機冷卻水量和供、回水溫度及溫差，選定合適型號的水塔。一般冷機設備會有標準的冷卻水量，參照水塔產品型號，選取相應規格的水塔。而水塔冷卻效果主要靠實際空氣濕球溫度來決定，所以要結合經驗來計算。

★簡要經驗值計算公式：

冷卻水量=主機製冷量（KW）*1.2*1.25*861/5000（m³/h）

注：1.2為選型餘量，1.25為冷凝器負荷係數

比如製冷量為300KW的冷水機組，需冷卻水量約86m³/h，根據冷卻水量，參考冷卻塔樣本，即可選擇合適的冷卻水塔。

冷卻水泵選取方法：

冷水機組應以節能、低噪音、占地少、安全可靠、振動小、維修方便等擇優選擇冷卻水泵，一般為流量和揚程為主要性能參數。

下麵是冷卻水係統的阻力損失參考，再加上冷卻水塔的高位差即可算出該冷卻係統中的揚程大小。

★製冷機組冷凝器水阻力：一般為5~7mH2O；（具體值可參看產品樣本）

★冷卻塔噴頭噴水壓力：一般為2~3mH2O

★冷卻塔（開式冷卻塔）接水盤到噴嘴的高差：一般為2~3mH2O

★回水過濾器阻力，一般為3~5mH2O；

★製冷係統水管路沿程阻力和局部阻力損失： 一般為5~8mH2O；

從上麵可以看出，冷卻水泵揚程為17~26mH2O，一般應為21~25mH2O。我們確定了流量和揚程，即可依照水泵說明書進行選型了。通過整個冷卻水係統設計，可選用最佳最節能的係統設計方案，讓企業設備費用降到最低。
