螺杆式冷水機原來|螺杆壓縮機四段式容調原理

溫馨提示：螺杆壓縮機技術手冊已上傳至製冷名錄技術社區，需要的小夥伴可以到技術社區下載。

螺杆式製冷壓縮機和活塞式製冷壓縮機在氣體壓縮方式上相同，都屬於容積型壓縮機，也就是說它們都是靠容積的變化而使氣體壓縮的。不同點是這兩種壓縮機實現工作容積變化的方式不同。

螺杆式製冷壓縮機又分為單螺杆壓縮機和雙螺杆壓縮機。其中雙螺杆壓縮機是利用置於機體內的兩個具有螺旋狀齒槽的螺杆相齧合旋轉及其與機體內壁和吸、排氣端座內壁的配合，造成齒間容積的變化，從而完成氣體的吸入、壓縮及排出過程。

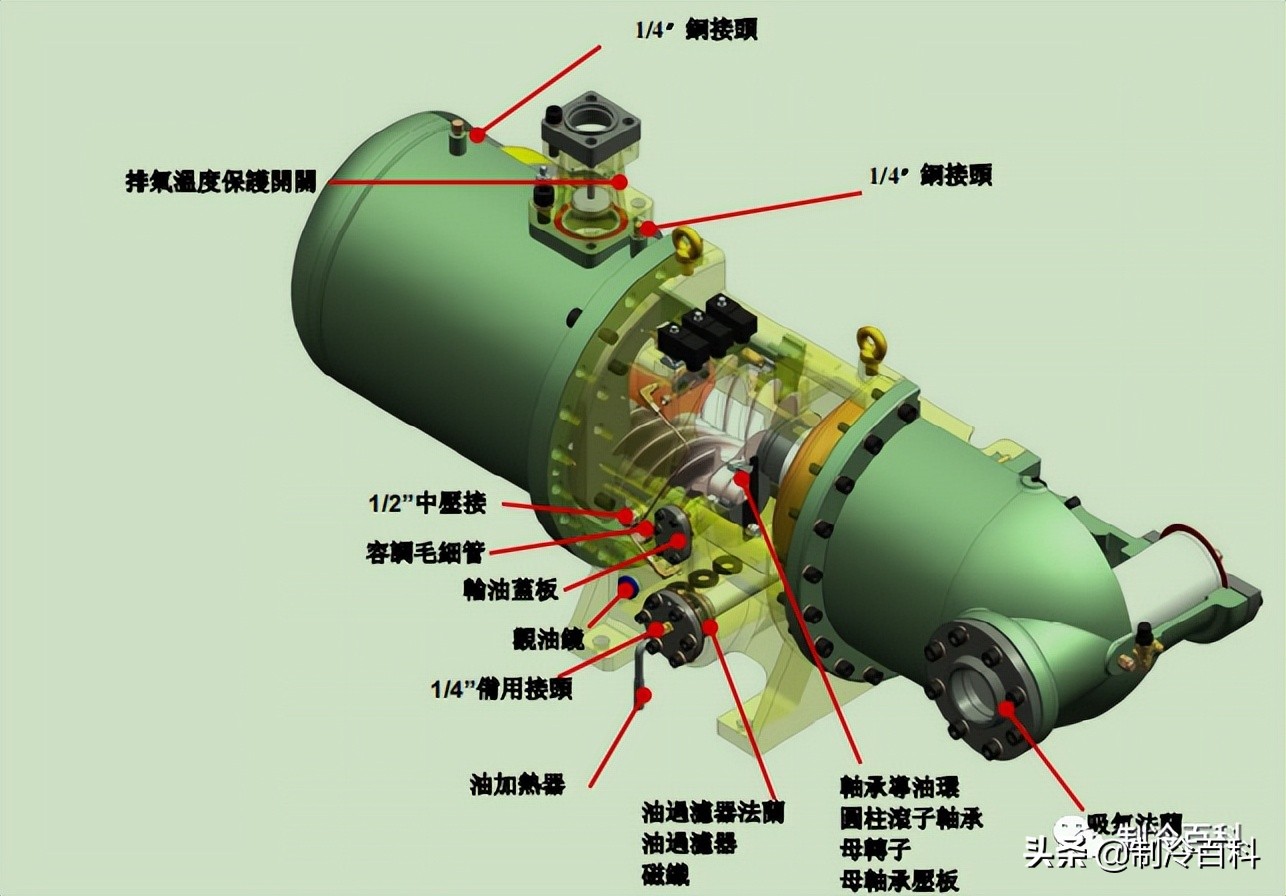

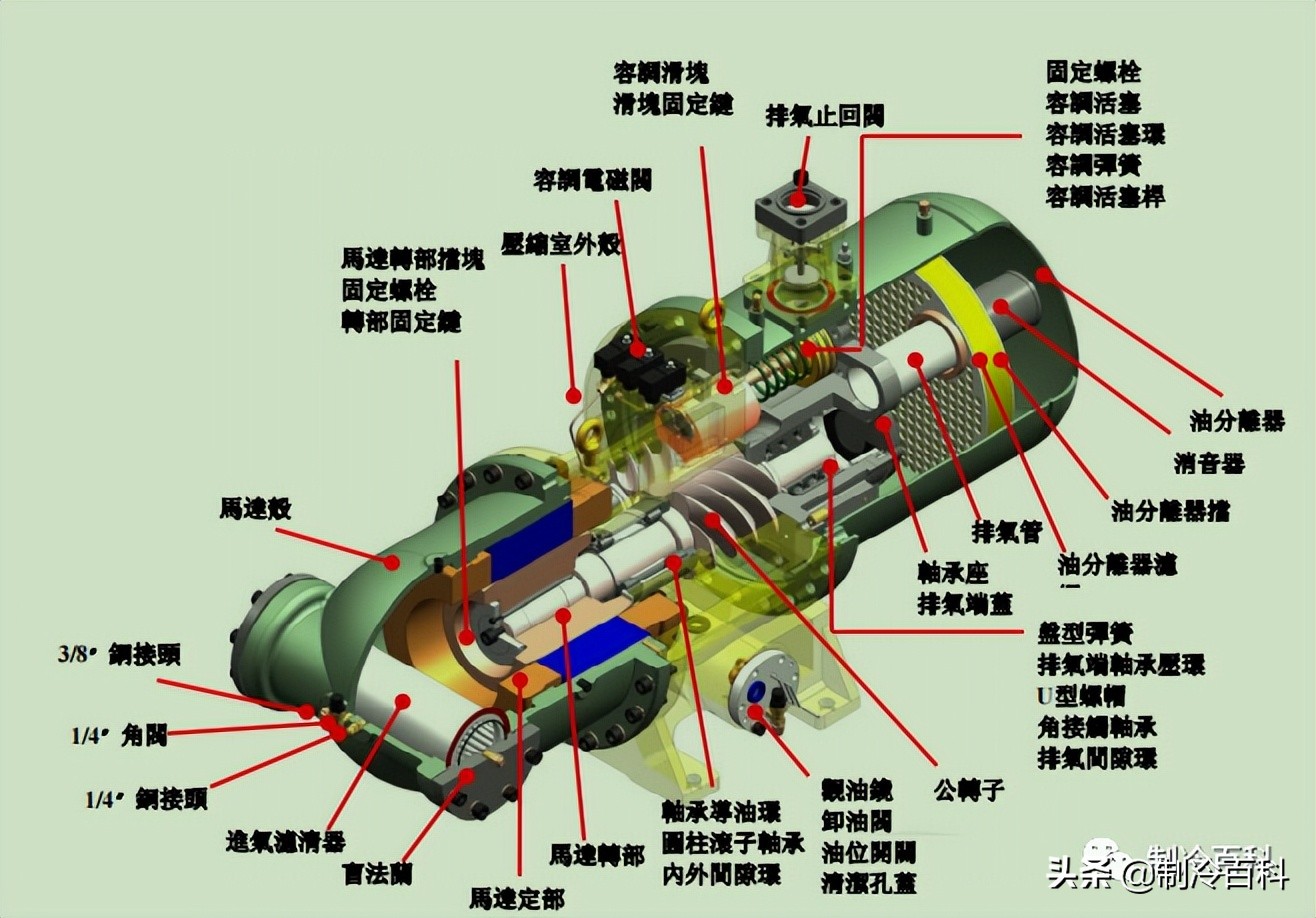

機殼：—般為剖分式，由機體、吸氣端座及排氣端座等三部分用螺栓連接組成。機體內腔橫斷麵為雙圓相交的橫8字形，與置於其內的兩個齧合轉子的外圓柱麵相適合。

一、螺杆壓縮機四段式容調原理

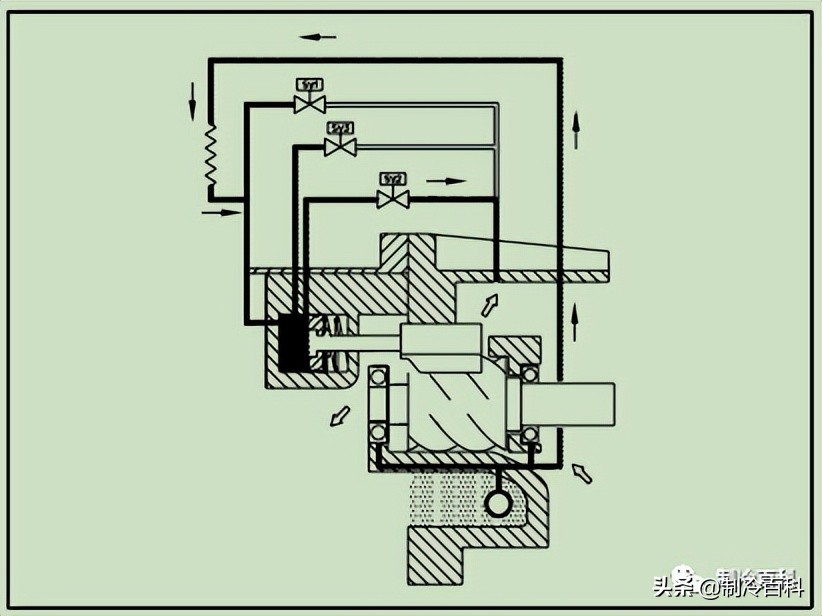

四段式容調係統由一個容調滑閥、三個常閉電磁閥與一 組容調油壓活塞組成，可調節的範圍有 25%(啟動或停機時使用 )、 50%、 75%、 100%。

其原理係利用油壓活塞推動 容調滑閥，當部分負載時， 容調滑閥移動將部分製冷劑氣體旁通回吸氣端，使製冷劑氣體 流量減少以達到部分負載功能。當停機時，彈簧的力量使活塞複歸到起始狀態。

壓縮機運轉時油壓開始推動活塞，借著電磁閥的動作，控製油壓活塞的定位，而電磁閥則由係統蒸發器的進（出）水溫度開關來控製。控製容調活塞的油從機殼的儲油槽中，以壓差方式送入 ，經油過濾器後用一支毛細管限流後再送入油壓缸，若油過濾器阻塞或 毛細管阻塞將造成容調係統作動不順或失敗，同樣若容調電磁閥故障，亦有相似的情況發生。

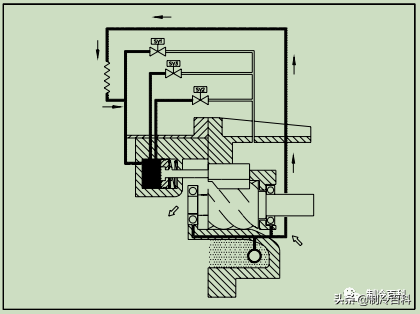

(1)25%啟動運轉

壓縮機在起動時，必須使負載 降到最低才容易起動。所以 SV1 作動，油直接旁通回到低壓腔，而容調滑閥旁 通空間最大，此時負載隻有 25%，待 Y-△起動完成後，壓縮機才可以開始逐步加載。一般起動 25％負載運轉時間約設 30 秒左右。

(2)50%負載運轉

隨著啟動程序的執行或設定的溫度開關動作，SV3 電磁閥受電導通，容調活塞移動至 SV3 閥的油路旁通口，帶動容調滑閥的位置變化 ，部分製冷劑氣體經螺杆旁通回路返回到低壓腔，壓縮機即作 50%的負載運轉。

(3)75%負載運轉

當係統啟動程序的執行或設定 的溫度開關動作，信號給電磁閥 SV2， SV2 受 電導通，容調滑閥在油壓的作用下移動至 SV2 旁通口位置，油即從此 SV2 旁通口回流至低壓側，部分製冷劑氣體從螺杆旁通口回流到 低壓腔，壓縮機排氣量增加（減少），壓縮機 75%負載運轉。

(4)100%全載運轉

壓縮機起動完成，或冷凍水溫高於設定值，SV1，SV2，SV3 均不受電，油直接進入油壓缸內推動容調活塞向前，容調活塞帶動 容調滑閥移動，使製冷劑氣體旁通口逐漸減小，直到容調滑閥完 全推到底，此時壓縮機全載 100%運轉。

二、螺杆壓縮機無段容調係統

無段容調係統與四段式容調其基本原理相同。所不同者在於電磁閥的控製應用，四段式容量控製采用三個常閉電磁閥，無段容調 控製則采用一個常開電磁閥以及一個或兩個常閉電磁閥，控製電磁閥的開 關，以決定壓縮機的加載或卸載。

（1）容調範圍：25%~100% 。

利用一個常閉電磁閥 SV1（控製泄油通路）確保壓縮機 在最低負載下進行啟動以及一個常開電磁閥 SV0（控製進油通路），依負載需要控製 SV1 和 SV0 受電或不受電以達到控製容調效果，如此無段式容調可在 25% ~100%容量之間做連續式控製以達到穩定輸出的功能，電磁 閥控製動作時間建議：以脈衝形式為 0.5~1 秒左右，並可依實際狀況調整。

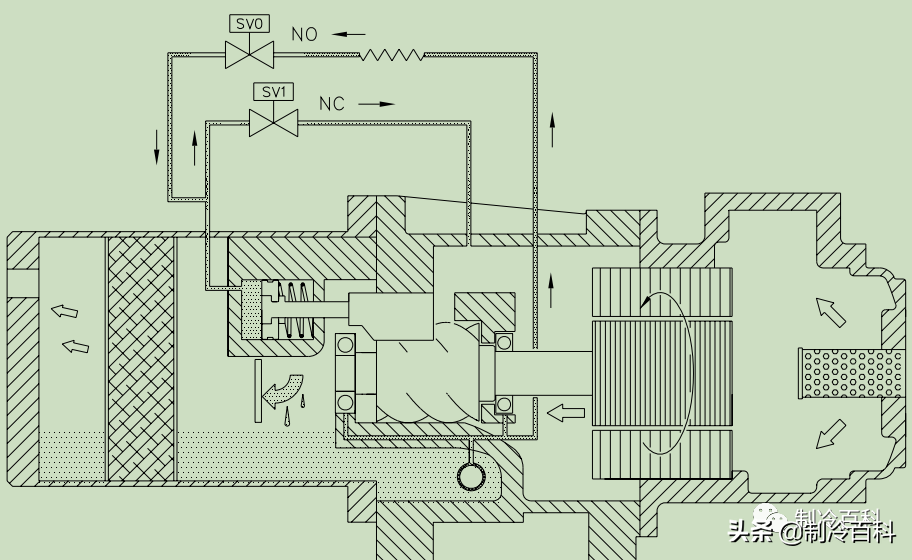

無段容調流程示意圖（一）

當壓縮機啟動時，SV1 需通電以便將容調係統內的冷凍油透過 SV1 油路，導回壓縮機的低壓端（SV0 斷電），油活塞因內部彈簧的作用力，帶動容調滑閥在 25%負載位置，啟動之後所有電磁閥 都斷電，讓壓縮機加載到 100%負載運轉。

在穩態時 SV1 持續斷電， SV0 則持續通電以維持穩定的製 冷量輸出；當環境負荷變動時，控製 SV1 及 SV0 的通電與斷電組合，調整壓 縮機輸出製冷量的大小，以符合環境的實際負荷要求；

當環境負荷增加時 SV0 短暫（脈衝）斷電，適量冷凍油經由 SV0 流入油壓缸，使得容調滑閥往增加製冷量的方向移動 ；當環境負荷減少時 SV1 短暫（脈衝）通電，適量冷凍油經由 SV1 流出油壓缸，使得容調滑閥往減少製冷量的方向移。

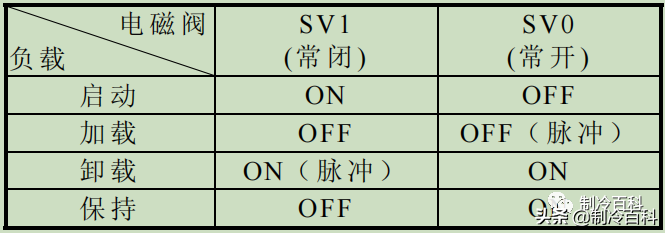

無段容調（25%~100%）電磁閥動作圖

注意 : 上表ON/OFF代表電磁閥的通電/斷電，“脈衝”表示為脈衝電源

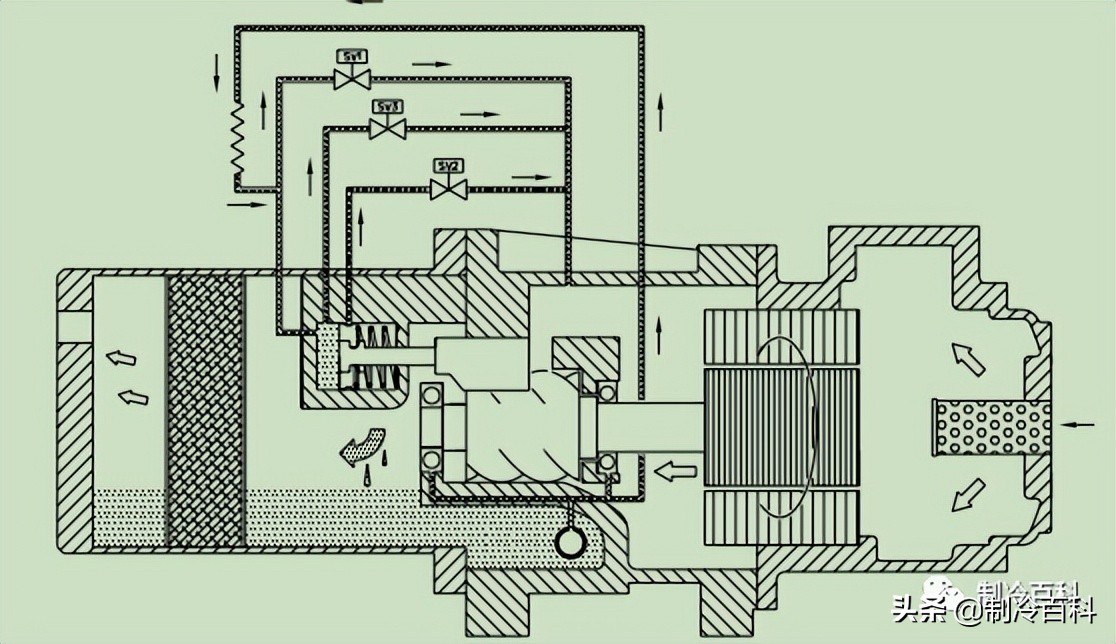

（2）容調範圍：50%~100%

為防止製冷壓縮機馬達長時 間在低負載下運轉（ 25%），可能造成馬達溫度過高或因膨脹閥能力過大造成液壓縮，在設計無段容 調係統時可將壓縮機最低容調控製在 50%負載以上。

采用一個常閉電磁閥 SV1（控製油路旁通）確保壓縮機在最低 25%負載下進行啟動；此外利用一個常開電磁閥 SV0（控製進油通路）及常閉電磁閥 SV3（控製泄油通路）限製壓縮機在 50%~100%範圍之間運轉，依需要控製 SV0 及 SV3 受電或不受電以達到容調連續無段的控製效果。

電磁閥控製作動時間建議：以脈衝形式為 0.5～ 1 秒左右，依實際情況調整。

當壓縮機以 25%啟動時， SV1 需通電以便將液壓缸的冷凍油透過 SV1 油路，導回壓縮機的低壓端（ SV0， SV3 斷電），因此容調滑閥因油活塞內部 彈簧作用力，維持 在 25%負載的位置；啟動後 SV0，SV1 斷電及 SV3 通電使得壓縮機在啟動時以 50%負載持續運轉 180 秒，然後所有電磁閥皆斷電， 讓壓縮機加載到 100%負載運轉。

在穩定時 SV3 持續斷電， SV0 則持續通電以維持穩定的製 冷量輸出；當環境負荷變動時，控製 SV0 及 SV3 的通電與斷電組合，調整壓 縮機輸出製冷量的大小，以符合環境的實際負荷需求；當環境負荷增加時 SV0 短暫（脈衝）斷電，使少量冷凍油能夠流入油壓缸，使得容調滑閥往增 加製冷量的方向移動；當環境負荷減少時 SV3短暫（脈衝）通電，使少量冷凍油能夠由 SV3 流出油壓缸，使得容調滑閥往減少製冷量的方向移動。

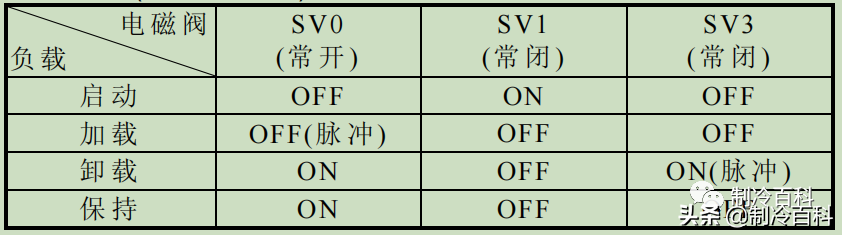

無段容調 (50%~100%)電磁閥動作表：

注意 :上表ON/OFF 代表電磁閥的通電/斷電，“脈衝”表示為脈衝電源
