雙級壓縮製冷的原理是什麽樣的？

製冷循環根據節流次數可分為單級壓縮循環，雙級以及多級。兩級壓縮製冷循環是指來自蒸發器的製冷劑蒸氣要經過低壓與高壓壓縮機兩次壓縮後，才進入冷凝器。並在兩次壓縮中間設置中間冷卻器。

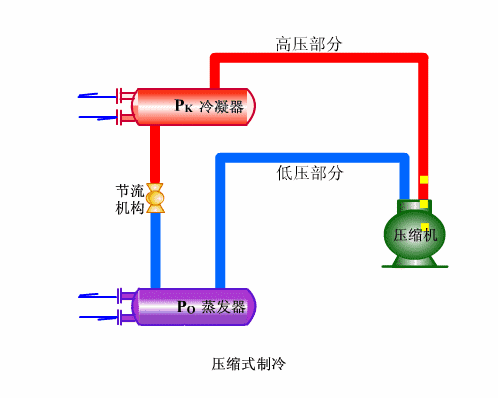

壓縮式製冷示意圖

兩級壓縮製冷循環係統可以是由兩台壓縮機組成的雙機。

（其中一台為低壓級壓縮機，另一台為高壓級壓縮機）兩級係統，也可以是由一台壓縮機組成的單機兩級係統，其中一個或兩個汽缸作為高壓缸，其餘幾個汽缸作為低壓缸，其高、低壓汽缸數量比一般為1:3或1:2 。

兩級壓縮係統的製冷循環過程

從高壓儲液桶出來的高壓液體分為三路：

一路去總調節站，供給溫度較高的係統。

另一路經節流膨脹後送到中間冷卻塔，以冷卻低壓級排出的過熱氨蒸汽和排管中的高壓液體。

最後一路進入中間冷卻塔的蛇形排管，在中間冷卻塔中被冷卻後節流，供給蒸發溫度較低的係統使用。氨油分離器是為了減少潤滑油在中間冷卻塔對蛇形排管的汙染，以保持蛇形排管的傳熱係數於正常狀態。

兩級壓縮製冷循環分類

• 兩級壓縮製冷循環按中間冷卻方式可分為中間完全冷卻循環與中間不完全冷卻循環；

兩級壓縮製冷循環的中間冷卻方式與製冷劑的種類有關。
如在氨兩級製冷壓縮機中，一般都采用中間完全冷卻循環；而在氟利昂兩級製冷壓縮機中，大多采用中間不完全冷卻循環。這是因為氟利昂製冷劑的絕熱指數比氨小，對排氣溫度影響不大。

• 兩級壓縮製冷循環按節流方式又可分為一級節流循環和兩級節流循環，所謂中間完全冷卻是指將低壓級的排氣冷卻到中間壓力下的飽和蒸汽。

如果低壓級排氣雖經冷卻，但並未冷到飽和蒸汽狀態時，稱為中間不完全冷卻。如果將高壓液體先從冷凝壓力Pk節流到中間壓力Pm，然後再由Pm節流降壓至蒸發壓力Po，則稱為兩級節流循環。如果製冷劑液體由冷凝壓力Pk直接節流至蒸發壓力Po，則稱為一級節流循環。

關於兩級壓縮製冷循環的動態示意圖如下：

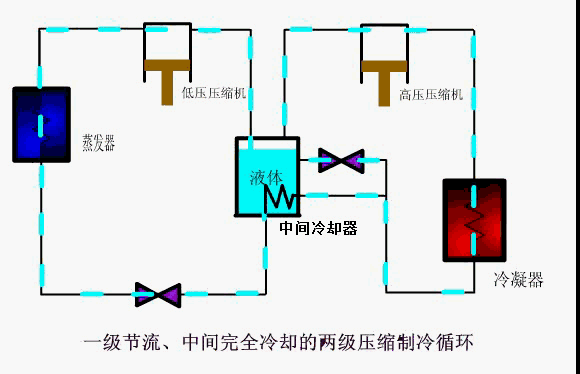

①一級節流，中間完全冷卻的雙級壓縮製冷循環

製冷循環示意圖

工作過程

在蒸發器中產生的低壓低溫製冷劑蒸氣，被低壓壓縮機吸入並壓縮成中間壓力的過熱蒸氣，然後進入同一壓力的中間冷卻器，在中間冷器內被冷卻成幹飽和蒸氣。
中壓幹飽和蒸氣又被高壓壓縮機吸入並壓縮到冷凝壓力的過熱蒸氣，隨後進入冷凝器被冷凝成製冷劑液體。然後分成兩路，一路經膨脹閥Ｆ節流降壓後進入中間冷卻器，大部分液體從另一路進入中間冷卻器的盤管內過冷。
但由於存在傳熱溫差，故其在盤管內不可能被冷卻到中間溫度，而是比中間溫度一般高△ｔ＝３－５℃。過冷後的液體再經過主膨脹閥節流降壓成低溫低壓的過冷液，最後進入蒸發器吸熱蒸發，產生冷效應。

這種循環係統隻適用於Ｒ717與Ｒ22的雙級製冷循環係統中。

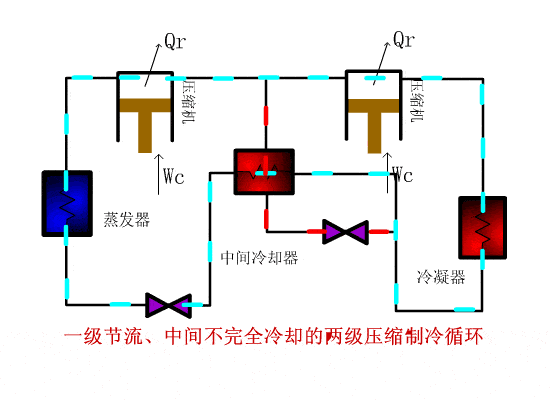

②一級節流，中間不完全冷卻的雙級壓縮製冷循環.

製冷循環意圖

工作過程：

從蒸發器出來的蒸汽經回熱器後被低壓壓縮機吸入，壓縮到中間壓力並與中冷器出來的幹飽和蒸汽在管路中進行混合，使從低壓機排出的過熱蒸汽被冷卻後再進入高壓壓縮機，經壓縮到冷凝壓力並進入冷凝器。
冷凝後的高壓製冷劑液體進入了中冷器的蛇形盤管進行再冷卻，然後進入回熱器與從蒸發器出來的低溫低壓蒸汽進行熱交換，使從中冷器蛇形盤管中出來的過冷液體再一次得到冷卻，最後經膨脹閥進入蒸發器吸熱蒸發。

這種循環係統隻適用於Ｒ717與Ｒ22的雙級製冷循環係統中。

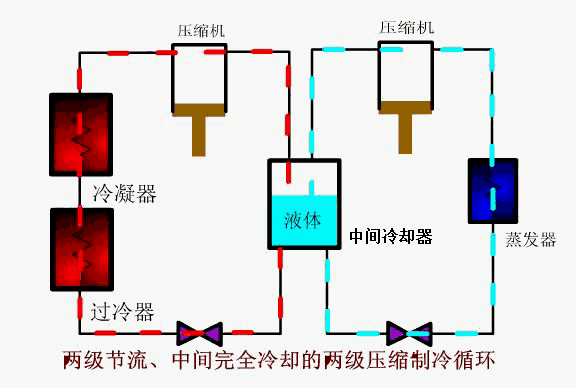

③兩級節流，中間完全冷卻的雙級壓縮製冷循環.

製冷循環意圖

工作過程

來自蒸發器的製冷劑飽和蒸氣被低壓級壓縮機吸入，並壓縮到中間壓力pm，排入中間冷卻器，被其中的製冷劑液體冷卻成為飽和蒸氣，同時中間冷卻器中的一部分液體製冷劑吸熱變為飽和蒸氣，兩者一起進入壓縮機高壓級，再次被壓縮到冷凝壓力pk。
進入冷凝器並冷凝成飽和液體，經節流閥A降壓到中間壓力pm，並進入中間冷卻器而分離成蒸氣和液體兩部分。在中間冷卻器中，液體製冷劑的一小部分用於冷卻低壓級的排氣變成蒸氣，並隨同低壓排氣、節流產生的蒸氣一同被高壓級吸回。
液體製冷劑的大部分則經節流閥B節流到蒸發壓力p0，並進入蒸發器製取冷量循環如此周而複始地進行。

這種型式的製冷循環係統，隻適用於Ｒ717或Ｒ22的雙級壓縮製冷循環係統中。為了防止從中間冷卻器出來的飽和液體在管路中閃發成蒸汽，通常要求中間冷卻器與蒸發器之間的距離要近。

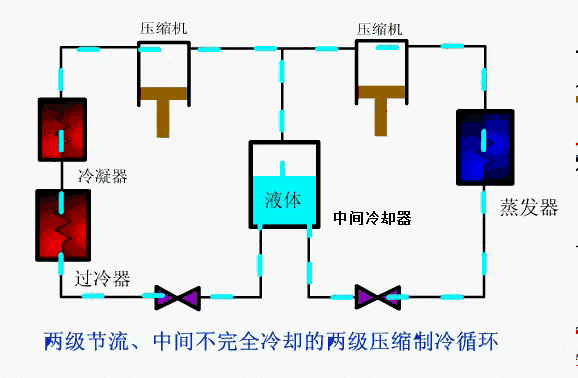

④兩級節流，中間不完全冷卻的雙級壓縮製冷循環 .

這一循環適宜於氟利昂離心式製冷機。

製冷循環意圖

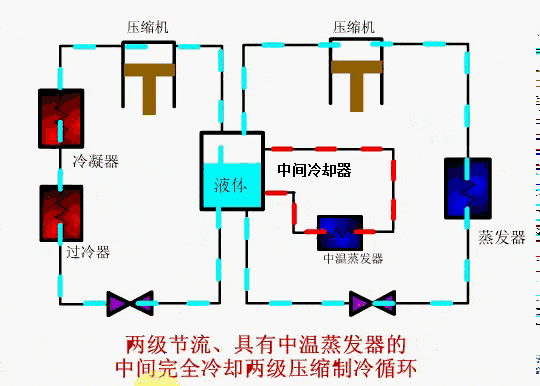

⑤兩級節流，具有中間蒸發器的中間完全冷卻的雙級壓縮製冷循環。

製冷循環意圖
