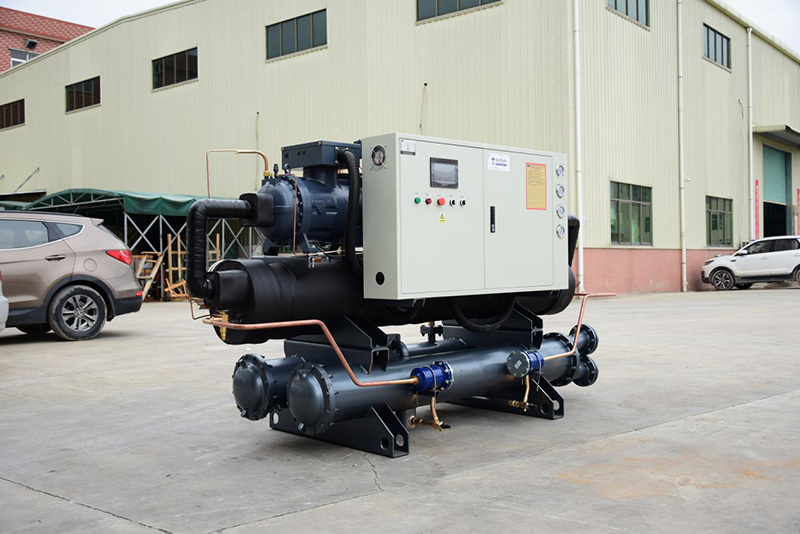

一體化水冷冷水機組

機組概述一體化水冷冷水機組是將冷凍機房、冷水機組、冷卻泵、冷水泵及冷戰係統管理設備和測控設備等集成一體化裝置，是中央空調係統的設計，安裝調試變的十分簡單。它不需另外設置空調機房，直接放置與冷丁或其他空地上連接電源及空調係統水管，即可投入運行使用。機組集成水冷冷水機組是集冷凍室、冷水機組、冷卻泵、冷水泵、冷戰係統管理設備和測控設備等為一體的集成裝置。是中央空調度係統的設計，安裝調試變得非常簡單。不需要設置空調節間，直接放置與冷卻器或其他空地麵電源和空調節係統連接的水管即可投入運行。

注1。機組的外部結構可根據生產要求進行設計。

2.該機組還可與冷水機組、水利係統和冷卻塔組合使用，方便運輸。適用於冷卻能力大的機組。現場模塊組合。

3.該裝置的泵選擇可根據實際水族箱進行調整。應用集成水冷冷水機組結合多年製冷和工程技術安裝經驗，自主研發設計製造的係列集成機組具有結構緊湊、環保節能、智能控製等諸多優點，適用於酒店、商場、電影院、餐廳、餐廳、娛樂場所、辦公室、工程技術冷源等需要降溫的場所。單位特性螺杆式壓縮機。

●采用指示耐氟電機，效率高，可靠性好。電機采用低溫製冷劑冷卻，散熱性好，無泄漏可能。●陰陽轉子采用高精度轉子磨床加工，具有高容積比、低噪音、振動小、運行穩定可靠的特點。●電機直接驅動，無運轉，易損件少，機械效率高●可通過滑閥調節容量，平穩適應空調節負荷的變化，有效提高控製精度，大幅降低能耗。低壓差供油，無油泵。

●壓縮機配有電機過熱、油位、油壓等多重保護措施，確保壓縮機安全運行。蒸發器設計●采用管殼式結構，外部采用阻燃隔熱材料保溫，水側耐壓高達10kg/cm2。●蒸發器中的冷凍水在擋水板上下迂回流動，增加了導流效果，提高了換熱器的整體傳熱效率。●采用最新的內螺紋高效換熱管，管內蒸發冷凝均具有較高的傳熱效率，保證機組最佳製冷性能。優秀的結構設計，高效的製冷能力●集冷水機組、冷站設備、冷凍室於一體的結構設計，外觀美觀，安裝調試方便。●最新技術空氣體冷卻器換熱效率高，噪音低，濺水少，維修方便。特點1。安裝維護方便●該機組集機房、製冷主機、冷卻塔、冷卻水泵、冷凍水泵、各種閥門部件、管道控製裝置於一體，隻需現場連接水管和電源即可使用。●機組可自帶防護機房，可直接放置在室外，無需另設控製機房。●控製界麵直接顯示故障內容，便於及時了解和排除故障。●模塊化組合:用戶可根據實際運行情況設置參數，以獲得最佳運行效果。2.節約成本●機組可同時控製多箱工程附件和製冷主機，可減少工程電控櫃數量，增加控製穩定性。●機組結構緊湊，占用空房間少，擺放靈活。

初始投資低。3.高效●機組采用螺杆式壓縮機、高效冷凝器、蒸發器、膨脹閥，四大部件完美相伴。●機組可配備熱回收功能。當選擇熱回收功能時，機組整體效率可提高5%。●能效比高:水冷式機組的能效比比風冷機組高30%左右，節約運行成本。4.性能可靠●機組配有多重保護，確保機組可靠運行。●高低壓、排汽溫度、運行電流、水文等參數的實時檢測和控製，可以保證機組的安全運行。●水流、防凍、低壓、水溫檢測等多重保護，完全可以避免蒸發管凍裂的可能。5.智能管理●機組采用PLC控製器，人性化操作界麵。●機組控製係統可接入中控係統，客戶可隨時全方位了解機組運行狀態。●具有狀態顯示、參數設置、能量控製、故障查詢等多種控製功能。●機組可大範圍調節量，配合實際空負荷調整，提高部分負荷的工作性能。6.多種製冷劑的選擇●機組可根據需要提供R22、R407C、R134a等製冷劑。

單位概況

電線

1.機組運行時，電源電壓必須穩定，並考慮所有壓降因素。機組的工作電壓應保持在額定值的10%以內。電壓過高或過低都會對機組產生不利影響。

2.相間電壓差不得超過額定值的2%，最高和最低相電流之差應小於額定值的3%，以避免壓縮機過熱。

3.電源頻率應保持在額定值的2%以內。

4.機組最小啟動電壓應保持在額定值的85%以上。

5.如果電源線過長，會導致壓縮機無法啟動。電源線的長度應保證工作時電源線端電壓與尾電壓的電壓差小於額定值的2%。如果長度不能縮短，電源線應該加厚。

6.電源與機組之間的接線應嚴格按照電工學標準施工，絕緣良好。機組接線後，用500伏兆歐表測量電氣附件與集體之間的絕緣，絕緣電阻至少為3 m。

7.為了減少短路事故時對變壓器、接線等電氣設備的危害，便於獨立控製每台壓縮機的啟停，機組每組電源進線必須配備適當容量的空空氣開關(NFB)，每台壓縮機需要一組獨立的電源進線，其電源接線如下圖所示。電源、變壓器、空氣體開關和接線的容量應為參數表中電流值的1.8倍。

8.為保護人身安全，避免機體漏電發生觸電危險，機組外殼應有良好可靠的接地保護裝置，防止觸電事故，應嚴格按照電氣法規要求施工。
